TL431是一種三端可調式精密并聯穩壓器，也被稱為可調式精密基準電壓源。它的主要功能是提供一個穩定、精確且可調的參考電壓，常用于電源穩壓、過壓保護、恒流源、基準電壓源等電路中。

在適用的汽車級、商用級和軍用級溫度范圍內均可滿足規定的熱穩定性。可以通過兩個外部電阻器將輸出電壓設置為介于 Vref（約為2.5V）和 36V 之間的任意值。其輸出阻抗典型值均為 0.2Ω。此類器件的有源輸出電路具有非常明顯的導通特性，因此非常適合用于替代許多應用中的齊納二極管，例如板載穩壓器、可調節電源和開關電源。

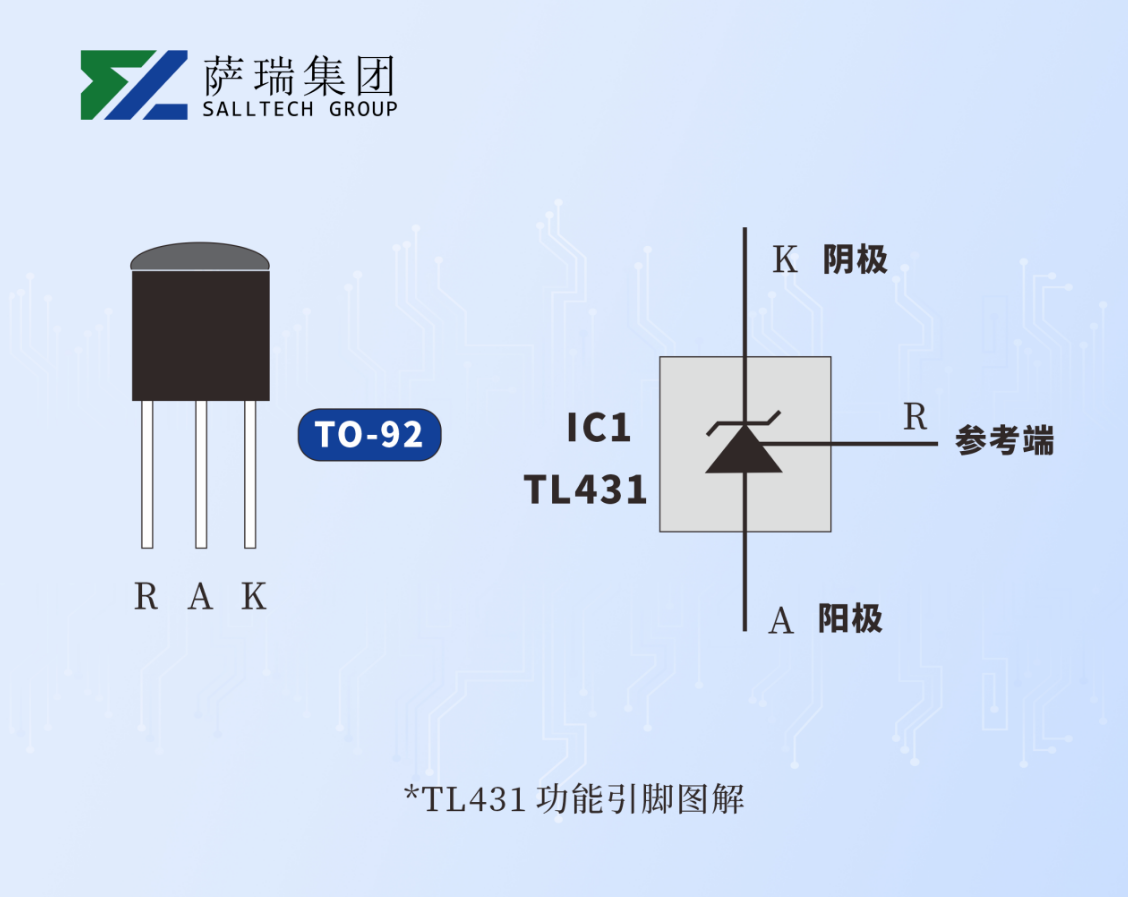

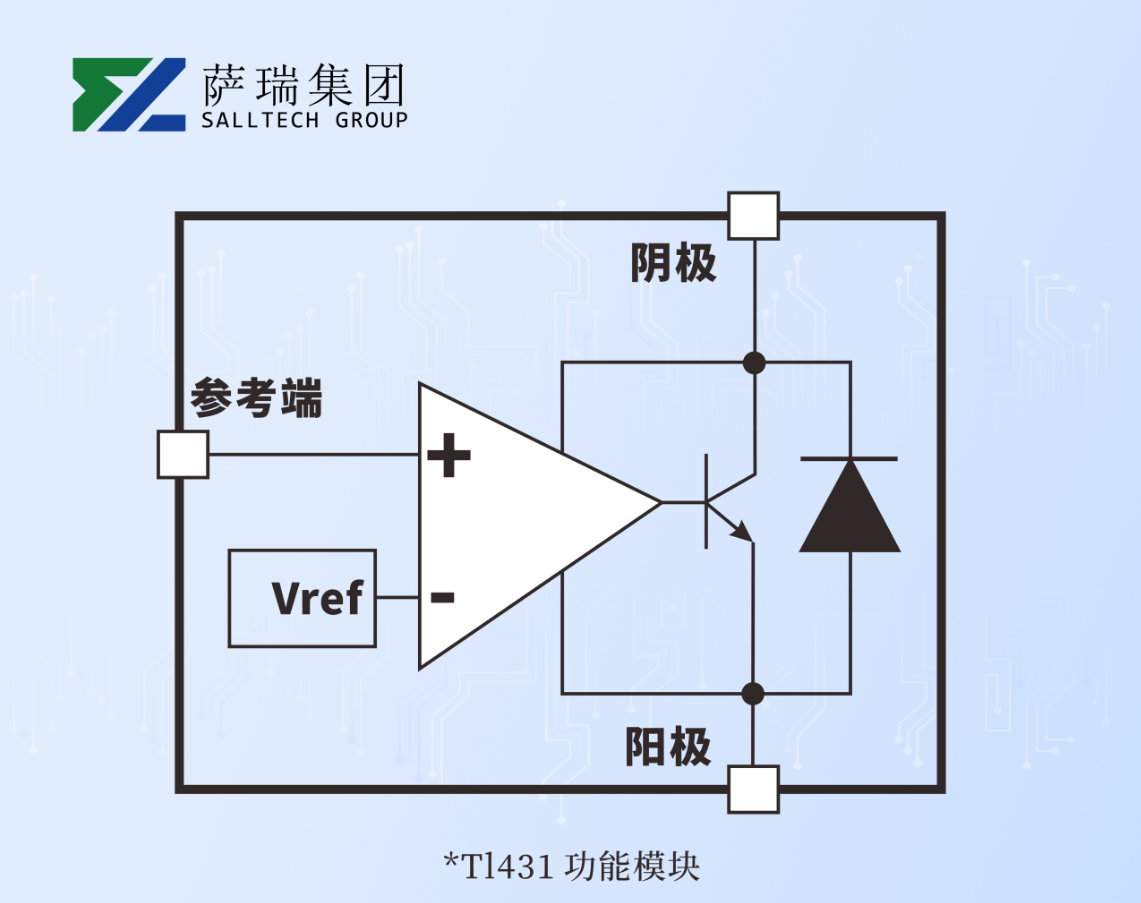

TL431 功能引腳圖解

TL431 有三個引腳，分別是：

陰極（Cathode，K）

陽極（Anode，A）

參考端（Reference，REF）

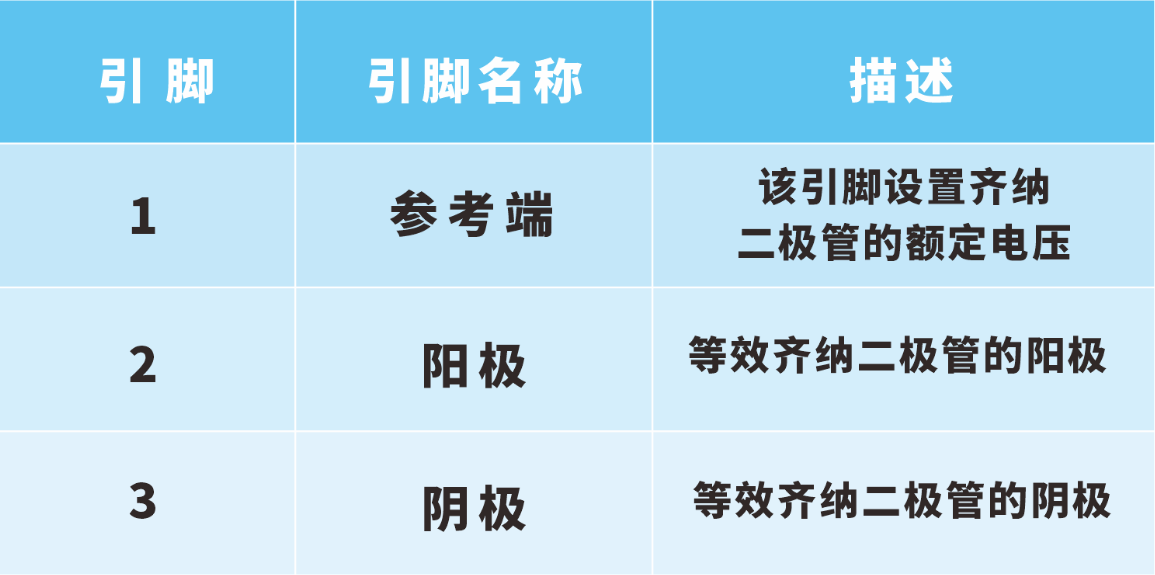

引腳功能：

陰極（K）： 電流從陰極流出，起控制作用。

陽極（A）： 電流從陽極流入，連接到電路的負極或地。

參考端（REF）： 用于調整輸出電壓，通過連接外部電阻網絡來設定所需的輸出電壓。

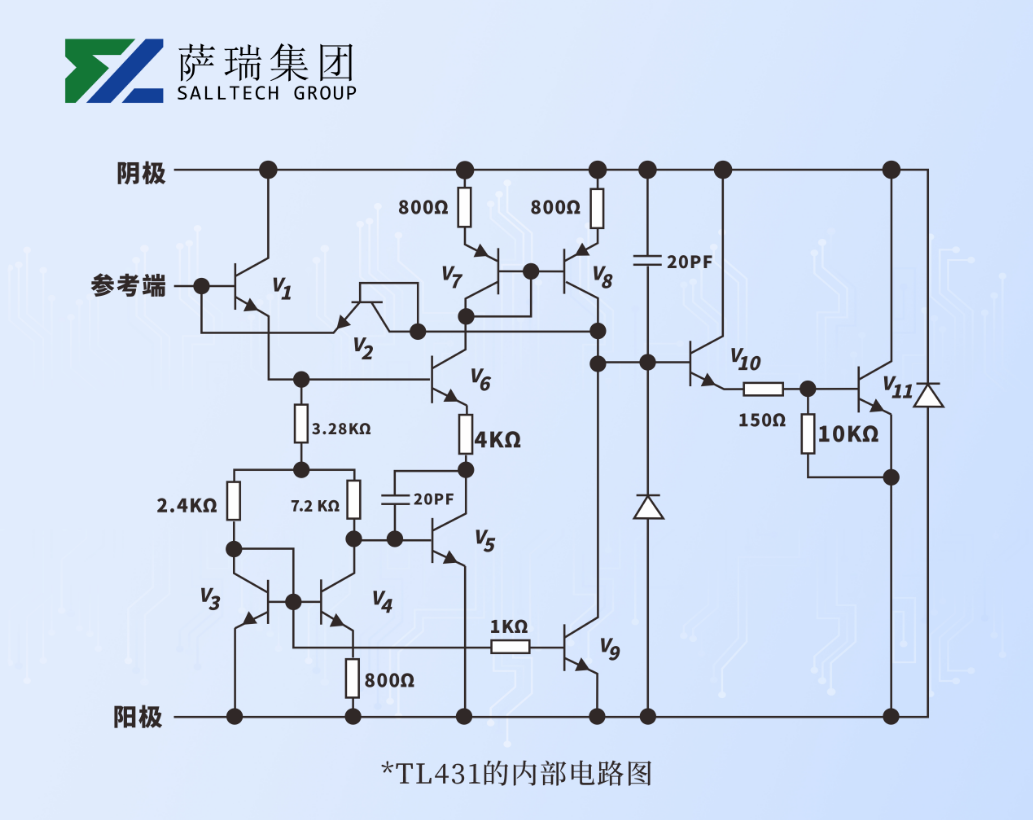

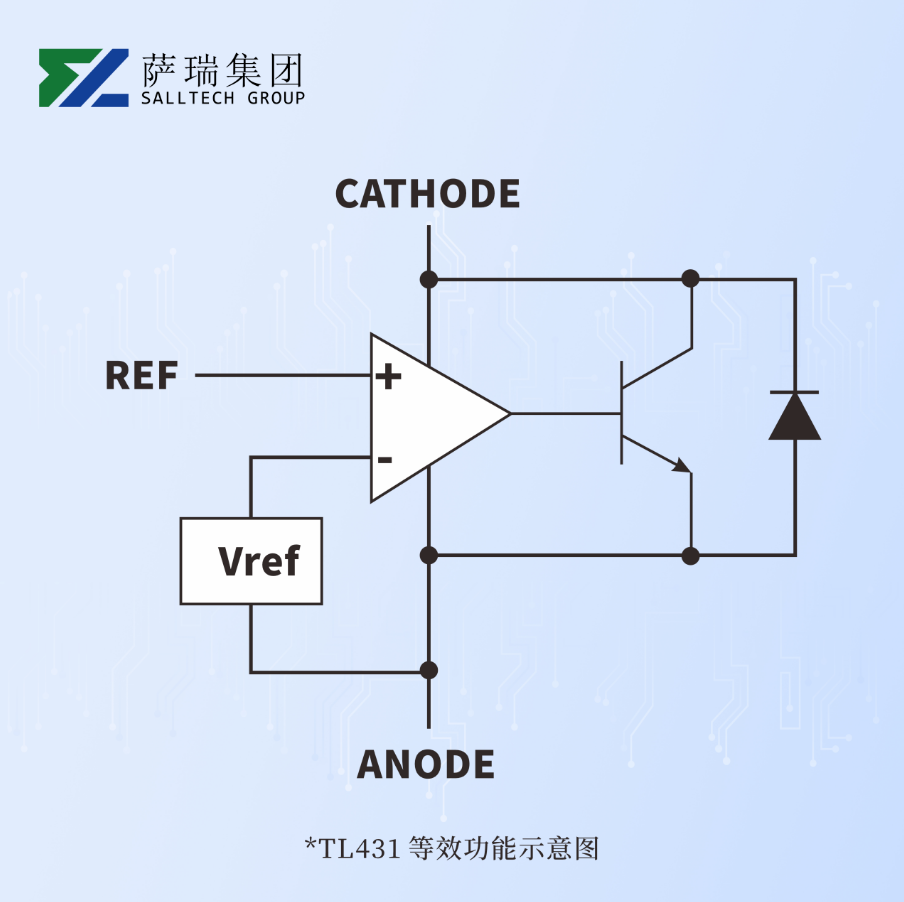

TL431 內部電路圖

可以看出，它由多極放大電路、偏置電路、補償和保護電路組成，其中晶體管V1構成輸入極，V3、V4、V5構成穩壓基準，V7和V8組成的鏡像恒流源與V6、V9構成差分放大器作中間級，V10、V11形成復合管，構成輸出，其它一些電阻、電容、二級管分別起偏置、補償和保護作用，在原理上它是一個單端輸入、單端輸出直流放大器。

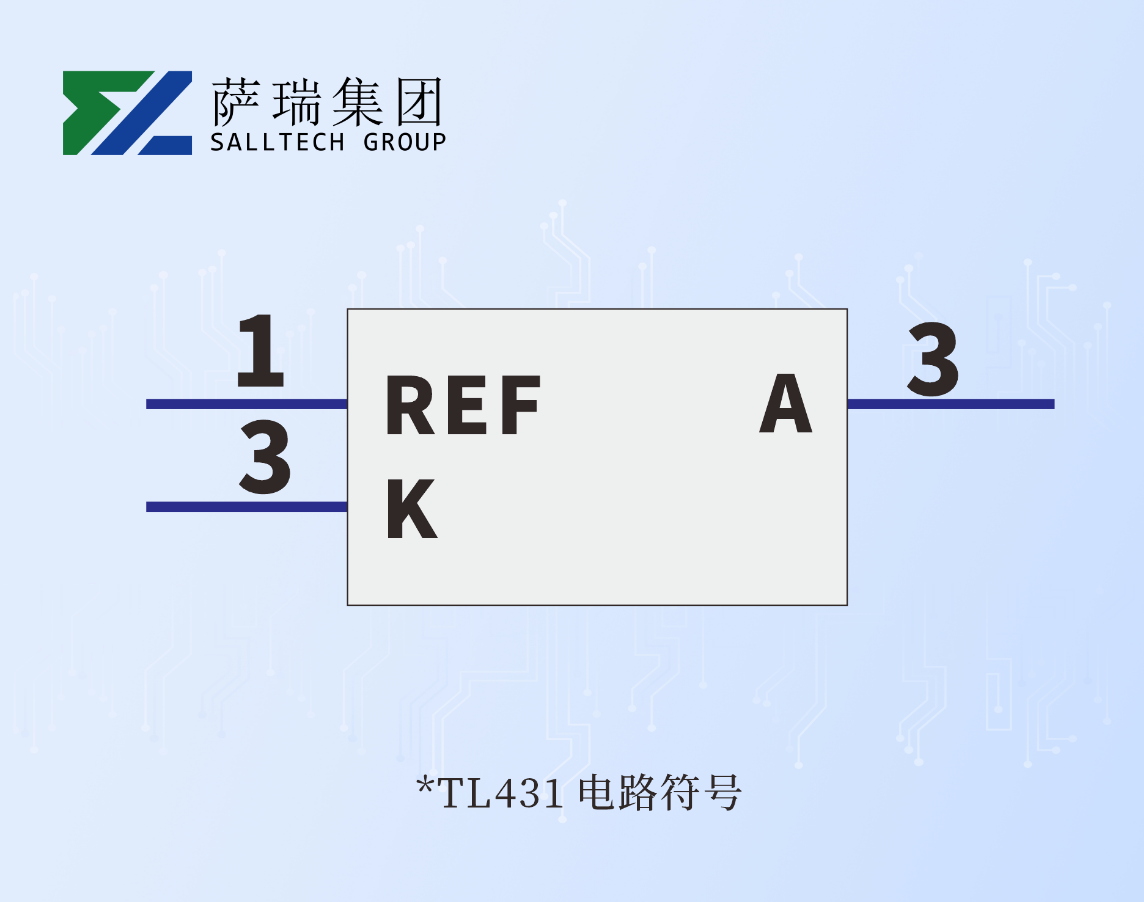

TL431 電路符號

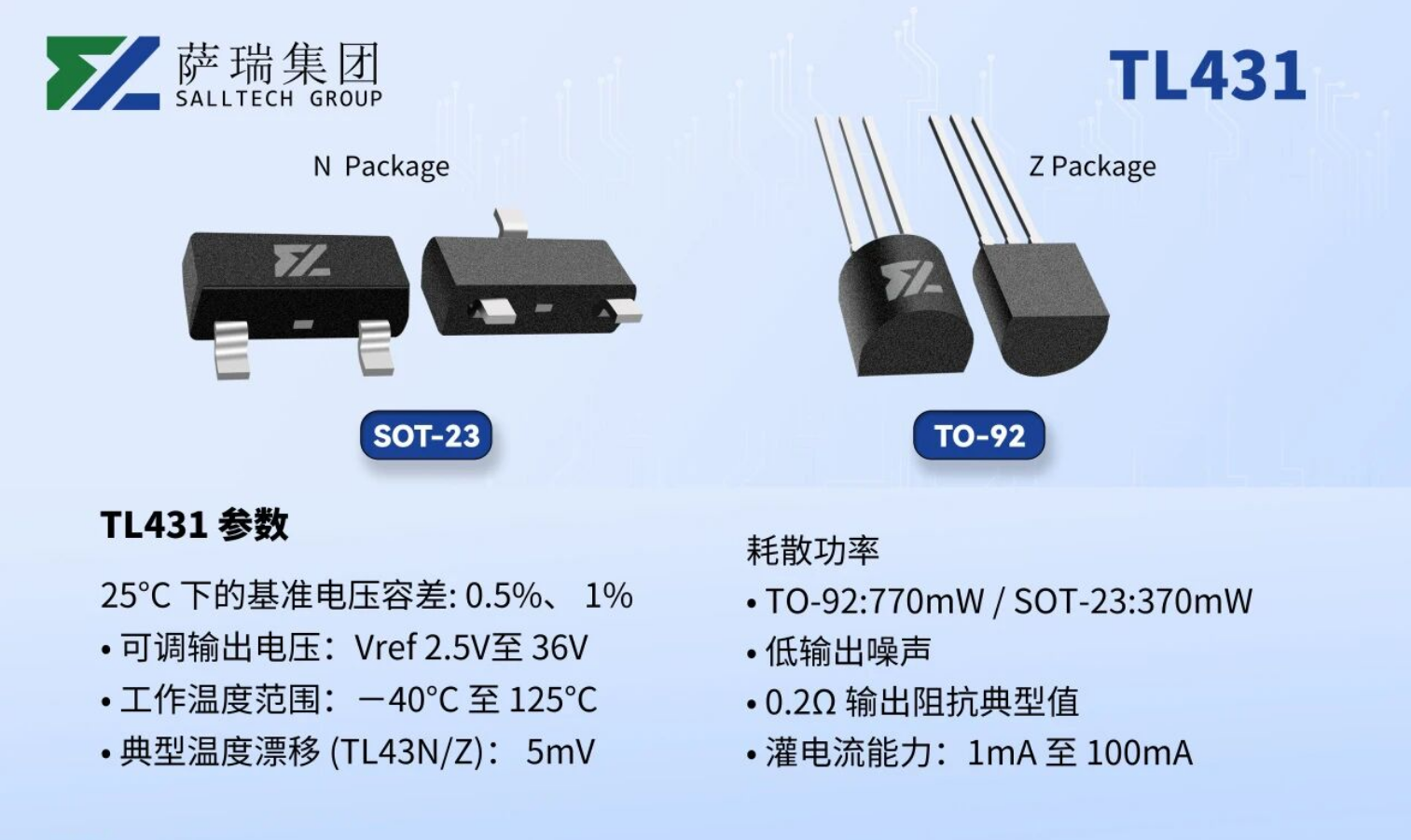

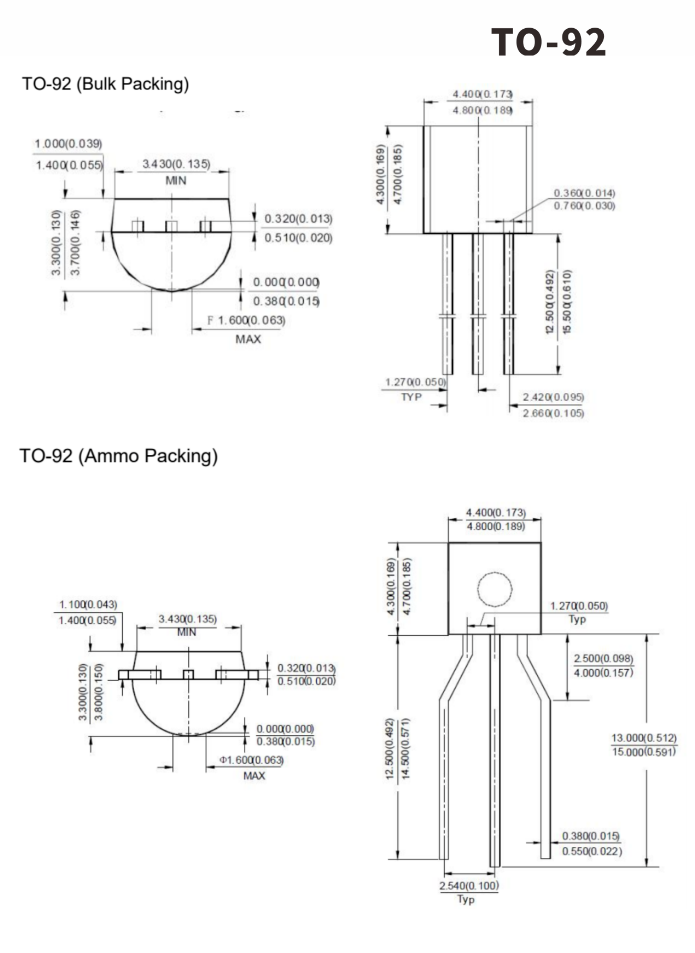

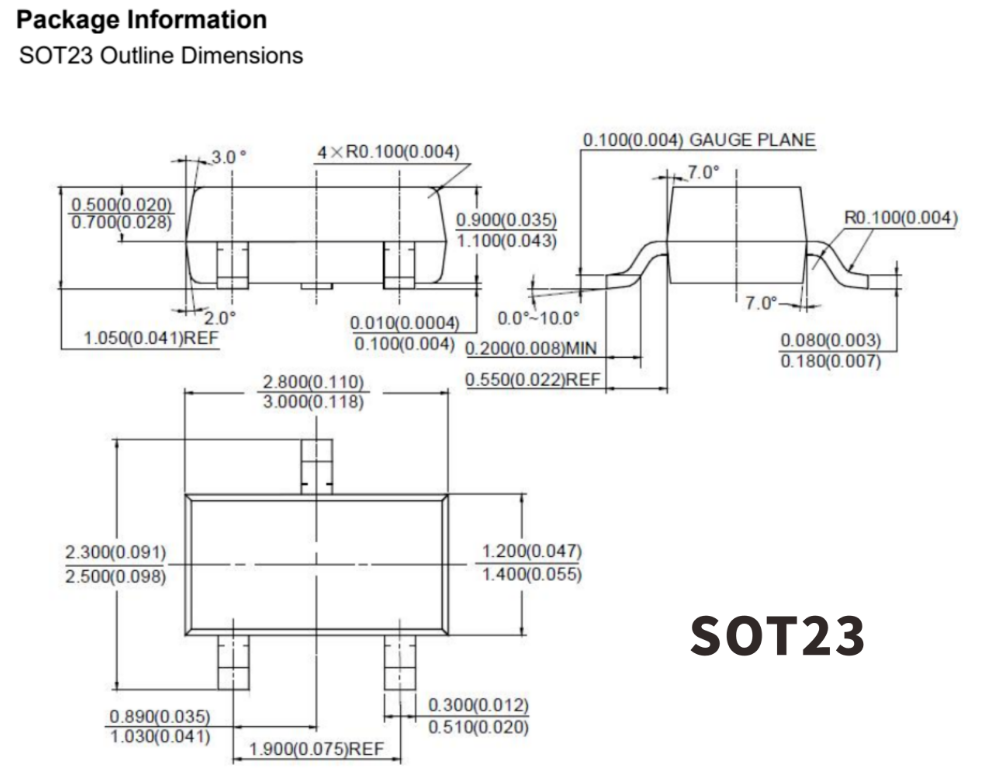

TL431 封裝封裝

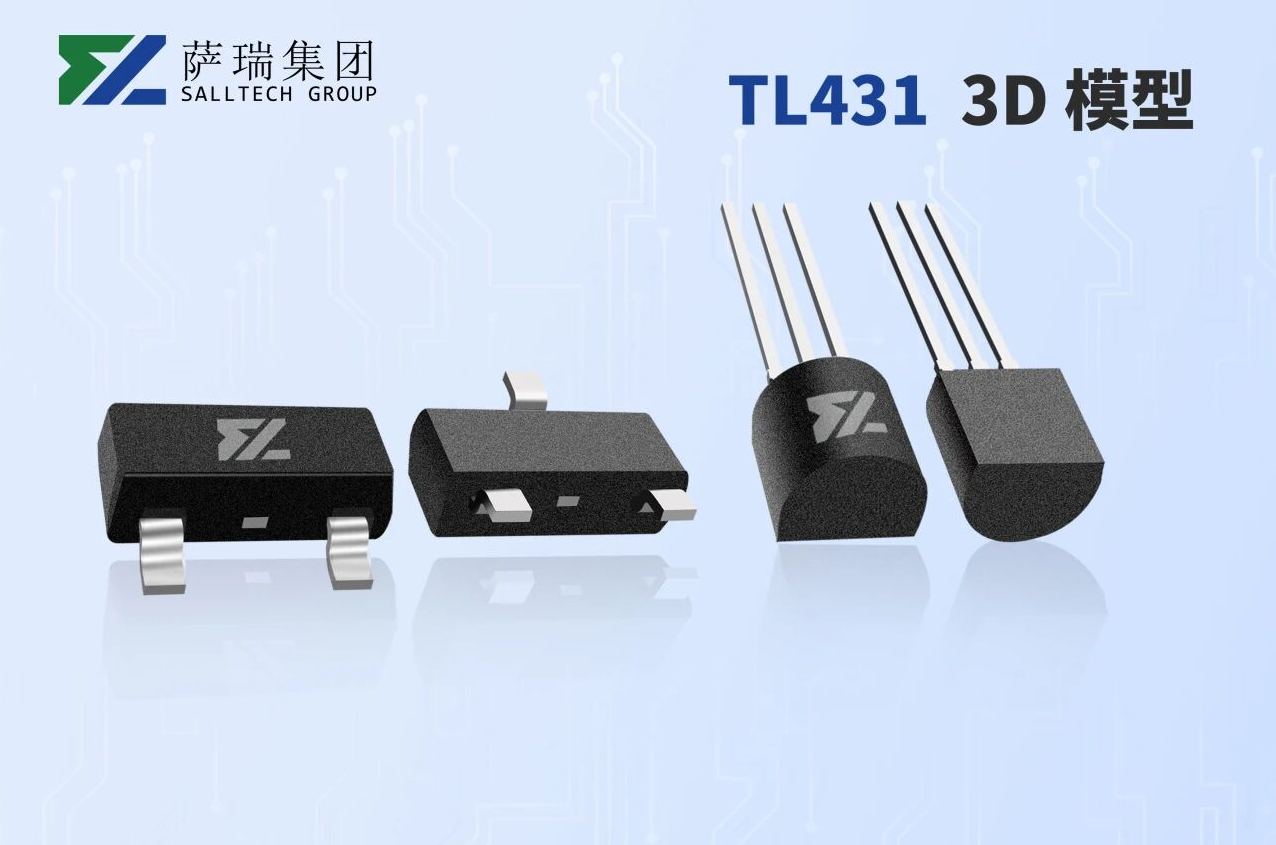

TL431 PCB 3D 模型

TL431 工作原理詳解

基本原理：

TL431 的工作原理類似于一個可調節的齊納二極管。它內部包含一個精密的 2.5V 基準電壓源和一個運算放大器。當基準端（REF）電壓達到 2.5V 時，運算放大器控制陰極（K）導通，使陰極和陽極之間產生電流，從而穩定輸出電壓。

電壓設定公式：

通過外部分壓電阻 R1 和 R2，可以設定 TL431 的輸出電壓 VOUT：

VOUT=VREF×(1+R2R1)+IREF×R1

VREF：內部基準電壓，典型值為 2.5V。

IREF：基準端的偏置電流，通常很小，可忽略。

工作過程：

初始狀態：當電路加電后，TL431 尚未導通，陰極和陽極之間無電流。

電壓建立：通過外部電阻分壓，REF 電壓開始上升。

導通條件：當 REF 電壓達到 2.5V，內部運算放大器使陰極導通。

穩壓過程：TL431 調節陰極電流，使 REF 電壓穩定在 2.5V，從而穩定輸出電壓。

所以 TL431 的工作原理是：

 當輸入電壓增加時，輸出電壓增加，輸出采樣增加。這時，內部電路被調整以增加流過自身的電流，這也增加了電流限制電路。結果，限流電阻的電壓降增加，輸出電壓等于輸入電壓減去限流電阻，壓降的增加導致輸出電壓下降。從而實現電壓調節。
